機床墊鐵采購參考資料

來源：泊頭市一揚鑄業有限公司發布時間：2020/5/14 19:07:45

_墊鐵廠家：泊頭_墊鐵產品：機床墊鐵，調整墊鐵，防震墊鐵，減震墊鐵，可調墊鐵，數控機床調整墊鐵，三層調整墊鐵，斜墊鐵等。
機床墊鐵，可調墊鐵，調整墊塊，斜墊鐵訂購參考資料如下：

減震墊鐵具有隔振、減震、降低噪音、安裝方便、調整迅速等特點。適用于中、小型儀表機床和橡膠、紡織、食品機械等。機床調整墊鐵適用于重型、大型、中型機床、鑄鐵平臺安裝使用。

三層調整墊鐵-機床墊鐵

產品編碼	尺寸參數			螺紋	可調高度	單件承載力
A-B	A	B	H	M	h1-h2	F(N)
S78-2　105-55	105	55	55	12	8	8000
S78-2　150-75	150	75	61	12	10	16000
S78-2　105-55	200	95	69	16	14	28000
S78-2　200-95	250	115	86	20	16	40000

S78-2系列三層減震墊鐵(普通型)產品特點:
機床墊鐵減振橡膠有效的衰減機器自身的振動,減少振動力外傳,陰止振動傳入.
機床墊鐵-安裝機床不需設置地腳螺栓與地面固定.節約安裝費用,縮短安裝周期

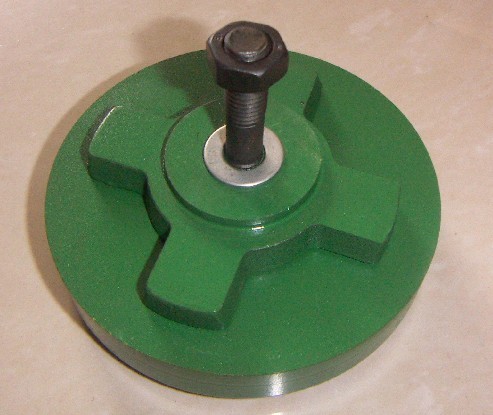

S78-7系列機床減振墊鐵-機床墊鐵

S78系列機床減震墊鐵規格參數：

序號	防震墊鐵	規格	負荷	調整量	螺紋	重量F（N）
１	S78-8-01	80	2000	10	m10	重
２	S78-8-02	100	4000	10	m12	"
３	S78-8-03	125	6000	12	m12	"
４	S78-8-04	140	7000	12	m16	"
５	S78-8-05	160	8000	16	m20	"
6	S78-8-06	180	8000	16	m20	"
7	S78-8-07	200	12000	16	m20	"
8	S78-8-08	240	15000	16	m30	"

S78-8系列機床減振墊鐵-機床墊鐵

序號	防震墊鐵	規格	負荷	調整量	螺紋	重量F（N）
１	S78-10-01	80	1000	8	m10	重
２	S78-10-02	120	4000	12	m12	"
３	S78-10-03	160	10000	12	m16	"
４	S78-10-04	185	22000	12	m20	"
５	S78-10-05	228	33000	12	m24	"
6	S78-10-06	315	75000	12	m30	"

S78-10系列機床減振墊鐵-機床墊鐵

產品說明：機床墊鐵減振橡膠有效的衰減機器自身的振動，減少振動力傳，阻止振動力傳人。
安裝機床不需設置地腳螺栓與地面固定。節約安裝費用，縮短安裝周期。
調整機床水平高度，范圍大。
采用丁腈合成橡膠，耐油脂和冷卻劑。
機床墊鐵使用方法：將墊鐵放置機床地腳孔下，并將每個墊鐵均受力后再調整機床水平，_后旋轉螺母。
注：可調整高度為10-18mm,產品8種。橡膠硬度可供選擇

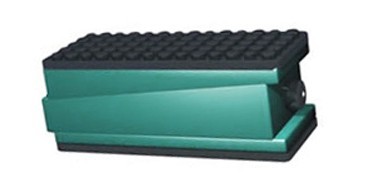

S83系列調整墊鐵規格參數：

序號	可調墊鐵	規格	重量	單件承載力
１	S83-1	135×60×50	重	4000
２	S83-2	165×80×50	"	6000
３	S83-3	200×100×65	"	10000
４	S83-4	220×120×70	"	13000
５	S83-5	240×130×70	"	15000
6	S83-6	260×140×70	"	18000
7	S83-7	280×150×80	"	20000
8	S83-8	300×150×80	"	25000

S83系列調整墊鐵適用范圍：金屬加工機床，鍛壓機床、紡織機械、印刷機械、食品加工機、橡膠機械、電線生產機械、電纜機械、包裝機械、發電機及重型設備等。

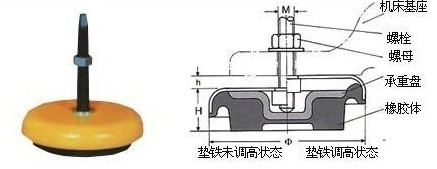

機床墊鐵-機床減振墊鐵安裝，使用、折卸 S78系列：將所需墊鐵放入機床地腳孔下，穿入螺栓，放至和承重盤接觸實，然后進行機床水平調節（螺栓順時針旋轉，機床升起）；調好機床水平后，旋緊螺母，固定水平狀態。
S77系列：將所需墊鐵放入機床基座下，放入時應注意墊鐵調整螺栓軸向應垂直于機床工作臺行走方向。然后旋轉螺栓調節機床水平（對需要調高范圍大的情況選用套筒板手調節）。
S79系列：將螺栓旋入墊鐵螺紋孔，用螺母緊固。旋入另個螺母加墊圈，將墊鐵通過設備安裝孔放入設備下，調節此螺母對設備水平進行調節。調好水平后，再放入一個螺母緊固，固定　水平狀態。

注：

1、安裝調整調和水平狀態時，應使每個墊鐵都受力，消除虛接觸點。
2、因為橡膠材料固有的蠕變現象，在墊鐵_次使用時，兩星期以后再調節一次機床水平?！　?

3、機床調換位置時，起重；移動之前，應先卸下墊鐵。

PS系列：將所需墊鐵放入機床地腳孔下，旋入螺栓，落下機床逐個向墊鐵內充入壓縮空氣，使墊鐵逐個升高3mm。確認螺栓和地，腳孔壁不磨擦后。旋轉螺母。繼續沖入壓縮空氣。使機床逐個升高7mm。然后利用充氣調節機床水平，調節高度范圍H值±6mm。（工作內壓力0.5MPa）
移動機床時，應先將機床墊鐵內壓縮空氣釋放，再移開機床。

機床墊鐵-墊鐵選型參數：

1、機床重量及機床基座緊固孔數量；　　
2、每個墊鐵承載值=機床總重量除緊固孔數量;（有條件の情況下，考慮機床重心位置，確定重量分配）　　

3、求出結果根據所用機床類型按需選擇；　　

4、檢查機床基座孔和螺栓直徑、長度是否符合

機床設備選擇使用機床減振墊鐵時因參照以下幾點：考慮到機床類型的不同，其動載狀態和結構剛度方面都有很大的區別，所以不能單純的每個機床的重量被地腳軋數除出的值進行選用?！±纾?●沖床，應該考慮每分鐘工作次數而定，以控制沖擊應力的疊加影響。
●普通車床，因為自身結構長而單薄，剛性_差，則需求地基的剛性強一些，以保持穩定。
●刨床，具有_的水平沖擊力，選型也需求大一些，以_對水平方向上的支承。
●銑床類設備，雖然自身剛性好，但機加工量_大。
●磨床類設備，自身剛性好，自身穩定，機加工量_小
●檢測及光學設備，自身無振動，只需考慮放置工件重量。
如何正確選擇機床重量及機床基座緊固孔數量。
②每個墊鐵承載值（N）=機床總重量/緊固孔數量（kg×9.8）
（有條件的情況，考慮機床重心位置，確定重量分配）
③求出結果根據所用機床類型按表選擇載表（單件承載值）

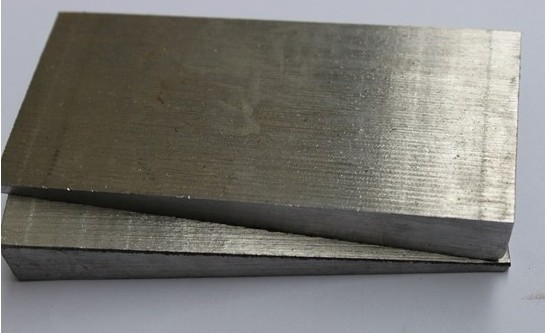

斜墊鐵-斜鐵參數：斜墊鐵主要用途：用于各種設備的水平和平行調整，使設備在運轉過程中不發生震動、傾斜，_機器的良好運轉，減少機器磨損，_設備安全；特點是：使用簡單、方便、快捷、大多根據用戶的需要制造，按實際設備底座要求設計斜墊鐵圖紙，然后按圖紙加工制作。
斜墊鐵使用方法：斜墊鐵一般成對使用，在混凝土做好的地基上先放置一塊平墊鐵，然后把兩塊斜墊鐵交叉置于平墊鐵之上，調整時用錘子敲擊兩塊墊鐵，借用斜墊鐵的斜度使設備提高或降低達到調整水平的目的。水平調整好后，然后把斜墊鐵與設備底座進行點焊，使墊鐵穩固牢靠。_后用混凝土澆灌，讓設備在運轉過程中處于良好的水平狀態，減少機器磨損，減少更換設備部件的費用。
斜墊鐵的別名：斜鐵，鋼制斜鐵，鍛件斜鐵，楔鐵，斜墊鐵，鋼制斜墊鐵，鍛件斜墊鐵，鑄鐵斜鐵，鑄鐵斜墊鐵，防爆斜鐵，安全斜鐵，防爆斜墊鐵，安全斜墊鐵，成對斜墊鐵等
