鑄鐵劃線平板
服務咨詢熱線：
13031591966

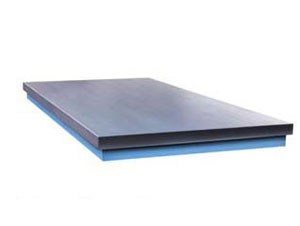

鑄鐵劃線平板
鑄鐵劃線平板是檢查機器零件平面度，直線度等形位公差的測量基準，也可用于零件劃線研磨加工，安裝設備等用途，刻線平板是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等。刻線平板材質選用高強度鑄鐵HT200-300，工作面硬度為HB170-240，規格：200×200-2000×4000mm，特殊規格可按用戶圖紙訂做或雙方商定生產加工。劃線平板精度：按國標計量檢定規程執行，分別為2、3級。
技術咨詢熱線：
0317-8033553
13031591966
詳細內容介紹
♦劃線平板 /劃線平臺B/T7974-1999標準制造，其產品結構制成筋板式和箱體式，劃線平板/劃線平臺工作面有長方形、正方形和圓形。
♦鑄鐵劃線平板/劃線平臺是檢查機器零件平面度，直線度等形位公差的測量基準，也可用于零件劃線研磨加工，安裝設備等用途，是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等。
♦劃線平板/劃線平臺材質選用高強度鑄鐵HT200-300，工作面硬度為HB170-240，規格：200×200-2000×4000mm，特殊規格可按用戶圖紙訂做或雙方商定生產加工。
鑄鐵劃線平板注意事項：
♦劃線平板/劃線平臺的工作面要擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和平板的工作面有過激的碰撞，防止損壞平板的工作面；工件的重量更不可以_過平板的額定載荷，否則會造成工作質量降低，還有可能損壞劃線平板的結構，甚至?xí)斐勺冃?，使之損壞，無法使用。
♦劃線平板/劃線平臺材質選用高強度鑄鐵HT200-300，工作面硬度為HB170-240，規格：200×200-2000×4000mm，特殊規格可按用戶圖紙訂做或雙方商定生產加工。
鑄鐵劃線平板注意事項：
♦劃線平板/劃線平臺的工作面要擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和平板的工作面有過激的碰撞，防止損壞平板的工作面；工件的重量更不可以_過平板的額定載荷，否則會造成工作質量降低，還有可能損壞劃線平板的結構，甚至?xí)斐勺冃?，使之損壞，無法使用。
♦鑄鐵劃線平板/劃線平臺標準規格對應參數：
一揚鑄業其它推薦產品，鑄鐵平板，鑄鐵平臺，鑄鐵劃線平板，基礎平臺，機床工作臺，劃線平臺，焊接平臺，裝配平板，機床床身，大型鑄件等。咨詢熱線：0317-8033553
規格（長X寬）mm | 精度等級 | 高度mm | ||||
0 | 1 | 2 | 3 | |||
平面度公差(μm) | ||||||
100×100 | 4.6 | 9.0 | 18 |
| 50 | |
100×200 | 4.9 | 9.8 | 19.6 |
| 50 | |
200×200 | 5 | 10 | 20.5 |
| 50 | |
200×300 | 5.5 | 11 | 22 |
| 50 | |
300×300 | 5.5 | 11 | 22 |
| 80 | |
300×400 | 6 | 12 | 24 |
| 85 | |
400×400 | 6.5 | 12.5 | 25 |
| 85 | |
400×500 | 6.5 | 13 | 26 | 66 | 90 | |
500×500 | 6.8 | 14 | 28 | 68 | 95 | |
400×600 | 7 | 14 | 27.5 | 70 | 95 | |
500×600 | 7 | 14.2 | 28.5 | 71 | 120 | |
500×800 | 8 | 15.5 | 31 | 78 | 140 | |
600×800 | 8 | 16 | 32 | 80 | 160 | |
600×900 | 8.3 | 16.5 | 33 | 83 | 160 | |
1000×750 | 9 | 18 | 36 | 90 | 180 | |
1000×1000 | 10 | 20 | 40 | 97 | 180 | |
1000×1200 | 10 | 20.5 | 41 | 103 | 180 | |
1000×1500 | 11 | 22 | 45 | 112 | 190 | |
1000×2000 |
| 26 | 52 | 130 | 200 | |
1500×2000 |
| 28 | 56 | 140 | 230 | |
1500×3000 |
| 35 | 70 | 174 | 260 | |
2000×3000 |
| 37 | 74 | 184 | 260 | |
2000×4000 |
| 44 | 88 | 219 | 280 | |
2500×6000 |
| 60 | 120 | 300 | 300 | |
3000×6000 |
| 62 | 124 | 308 | 350 | |
